Компактные фильтры

в классах фильтров M6 - H 14

Миниплитовые компактные фильтры EMW® используются, главным образом, в системах воздухозабора в турбомашиностроении, в системах вентиляции и кондиционирования воздуха, в лабораториях, на химических и фармацевтических заводах, а также в вытяжных шкафах для удаления дыма и пыли на рабочих местах.

Инновационная миниплитовая технология фильтров с фиксацией складок с помощью горячего расплава обеспечивает оптимальное использование поверхности фильтра и исключительную физическую прочность. Фильтрующий материал, используемый в кассетах фильтра, изготовлен из высококачественного стекловолокна с гидравлическим способом формирования материала.

Компактные кассеты EMW обеспечивают максимальную площадь поверхности фильтра, занимая при этом минимум пространства, что позволяет устанавливать эффективные системы фильтрации даже в самых стеснённых условиях.

Характеристики

  • Классы фильтров M6 – H14 (стандарты EN 779 / EN 1822)
  • Длительный срок эксплуатации, экономичное обслуживание
  • Водоотталкивающий материал
  • Надёжная эксплуатация даже при 100% относительной влажности
  • Надёжная эксплуатация при температурах до 80°C
  • Фильтрующий материал зафиксирован в раме герметичным литым соединением
  • Постоянное вспененное литое уплотнение
  • Корпус из полистирола с антикоррозионными свойствами, полностью сжигаемый

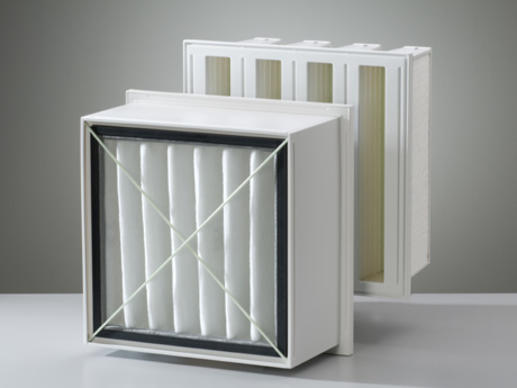

  • Дополнительная система VKKW: комбинация компакт-кассеты и предфильтра в единой консоли фильтра

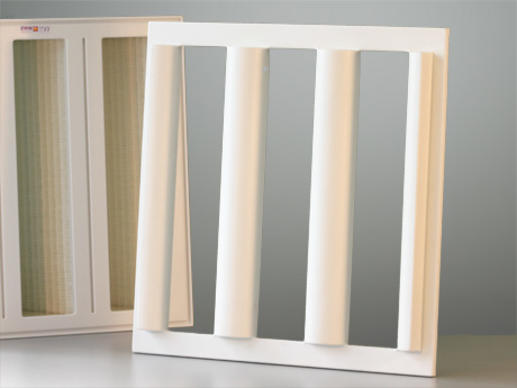

  • Дополнительное усовершенствование AEROMASK для дальнейшего снижения перепада давления и энергопотребления
  • Дополнительная монтажная рама для консоли фильтра

Области применения

  • Системы отопления, вентиляции и кондиционирования воздуха (HVAC)
  • Лаборатории
  • Вытяжные шкафы для удаления дыма и пыли на рабочих местах

Технические характеристики

Тип кассеты MPK46-20 MPK46-31
Класс фильтра M6 M6
Габаритные размеры 592x592x296 mm 592x592x400 mm
Скорость потока воздуха (м3/ч) 4250 4250
Средняя пылезадерживающая способность (%) > 95 > 95
Средняя эффективность (%) 0,4 мкм ≥ 60 ≥ 60
Начальный перепад давления (Па), 4250 м³/ч 106 100
Начальный перепад давления (Па), 3400 м³/ч 71 65
Пылеёмкость** (г) при 450 Па, 4250 м³/ч 600 900
Пылеёмкость** (г) при 450 Па, 3400 м³/ч 804 1200
Тип кассеты MPK47-20 MPK47-31
Класс фильтра F7 F7
Габаритные размеры 592x592x296 mm 592x592x400 mm
Скорость потока воздуха (м3/ч) 4250 4250
Средняя пылезадерживающая способность (%) > 98 > 98
Средняя эффективность (%) 0,4 мкм ≥ 80 ≥ 80
Начальный перепад давления (Па), 4250 м³/ч 110 110
Начальный перепад давления (Па), 3400 м³/ч 74 81
Пылеёмкость** (г) при 450 Па, 4250 м³/ч 573 850
Пылеёмкость** (г) при 450 Па, 3400 м³/ч 768 1055
Тип кассеты MPK48-20 MPK48-31
Класс фильтра F8 F8
Габаритные размеры 592x592x296 mm 592x592x400 mm
Скорость потока воздуха (м3/ч) 4250 4250
Средняя пылезадерживающая способность (%) > 99 > 99
Средняя эффективность (%) 0,4 мкм ≥ 90 ≥ 90
Начальный перепад давления (Па), 4250 м³/ч 125 126
Начальный перепад давления (Па), 3400 м³/ч 81 84
Пылеёмкость** (г) при 450 Па, 4250 м³/ч 463 848
Пылеёмкость** (г) при 450 Па, 3400 м³/ч 679 1172
Тип кассеты MPK49-20 MPK49-31
Класс фильтра F9 F9
Габаритные размеры 592x592x296 mm 592x592x400 mm
Скорость потока воздуха (м3/ч) 4250 4250
Средняя пылезадерживающая способность (%) > 99 > 99
Средняя эффективность (%) 0,4 мкм ≥ 95 ≥ 95
Начальный перепад давления (Па), 4250 м³/ч 139 146
Начальный перепад давления (Па), 3400 м³/ч 101 105
Пылеёмкость** (г) при 450 Па, 4250 м³/ч 347 678
Пылеёмкость** (г) при 450 Па, 3400 м³/ч 432 764
Тип кассеты MPK410-20 MPK410-31
Класс фильтра E10 E10
Габаритные размеры 592x592x296 mm 592x592x400 mm
Скорость потока воздуха (м3/ч) 3400 3400
Эффективность для частиц MMPS (%) ≥ 85 ≥ 85
Начальный перепад давления (Па) 161 126
Тип кассеты MPK411-20 MPK411-31
Класс фильтра E11 E11
Габаритные размеры 592x592x296 mm 592x592x400 mm
Скорость потока воздуха (м3/ч) 3400 3400
Эффективность для частиц MMPS (%) ≥ 95 ≥ 95
Начальный перепад давления (Па) 218 170
Тип кассеты MPK412-20 MPK412-31
Класс фильтра E12 E12
Габаритные размеры 592x592x296 mm 592x592x400 mm
Скорость потока воздуха (м3/ч) 3400 3400
Эффективность для частиц MMPS (%) ≥ 99.5 ≥ 99.5
Начальный перепад давления (Па) 345 261
Тип кассеты MPK413-28 MPK413-31
Класс фильтра H13 H13
Габаритные размеры 592x592x296 mm 592x592x400 mm
Скорость потока воздуха (м3/ч) 3000 3400
Эффективность для частиц MMPS (%) ≥ 99.95 ≥ 99.95
Начальный перепад давления (Па) 258 294

*Все указанные характеристики представлены по результатам испытаний, проведённых в соответствии со стандартом EN 779. Характеристики представляют собой средние показатели с возможными допусками в зависимости обычных условий производства. Указанные значения могут применяться только для сравнения с показателями другой продукции, прошедшей испытания в соответствии с тем же стандартом. Пылеёмкость по стандарту EN 779 измеряется до достижения конечного перепада давления 450 Па. При более высоком конечном перепаде давления пылеёмкость будет выше соответственно.

Стандартные размеры:

- 592 x 592 x 400 mm

- 592 x 592 x 296 mm

- 490 x 592 x 296 mm

- 287 x 592 x 296 mm

Специальные размеры:

- 596 x 596 x 296 mm

- 602 x 606 x 296 mm

- 610 x 610 x 400 mm

- 647 x 581 x 385 mm

и т.д.
