EMW-Kompaktfilter bieten maximale Abscheideleistung bei minimalem Druckverlust. Perfekt für Klima- und Lüftungsanlagen, industrielle Anwendungen und Reinstluftprozesse. Als Feinstaubfilter oder Schwebstofffilter in den gängigen Filterklassen nach ISO 16890 (ehemals EN 779) und EN 1822 bzw. ISO 29463 erhältlich.

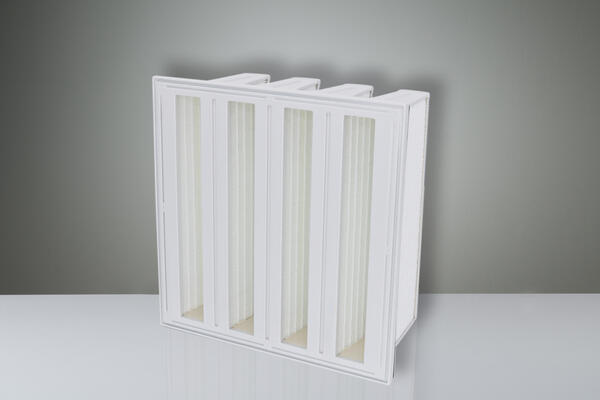

Anwendung finden EMW® Minipleat Kompaktfilter vorwiegend in Lüftungs- und Klimaanlagen, Laboratorien sowie zur Absaugung an Arbeitsplätzen. Für die Filtration der Luftzufuhr von Gasturbinen bieten wir spezielle GT-Kompaktfilter.
Die exakt geformte Minipleat-Faltenstruktur und die robuste Hot-Melt-Fixierung sorgen für maximale Filterleistung und langanhaltende Stabilität – selbst bei einem hohen Volumenstrom. Hochwertige, nassgelegte Glasfasermedien garantieren dauerhaft exzellente Luftqualität.
Dank ihrer enormen Filterfläche bei minimalem Platzbedarf ermöglichen Kompaktfilter leistungsstarke Filtration auch dort, wo eine beengte Einbausituation vorliegt.
Viele Betreiber von Raumlufttechnische Anlagen (RLT-Anlagen) wählen Taschenfilter oder Panelfilter. Doch gerade im Dauerbetrieb zeigen sich deutliche Nachteile bei diesen Filtertypen:
Kompaktfilter bieten hier eine deutlich robustere, energieeffizientere und langlebigere Alternative:
Weitere Abmessungen an Kompaktfiltern sind auf Anfrage erhältlich.
| Filtertyp | MPK 47-20 | MPK 48-20 | MPK 49-20 |
|---|---|---|---|
| Filterklasse gemäß ISO 16890 | ISO ePM 1 55% | ISO ePM 1 70% | ISO ePM 1 90% |
| Weitere Filtergruppen ISO 16890 | PM2,5 65% | PM10 85% | PM2,5 80% | PM10 90% | PM2,5 90% | PM10 >95% |
| Abmessungen | 592 x 592 x 296 mm | 592 x 592 x 296 mm | 592 x 592 x 296 mm |
| Nennvolumenstrom [m³/h] | 3400 (4250) | 3400 (4250) | 3400 (4250) |
| Anfangsdruckdifferenz [Pa] | 85 / 125 | 95 / 135 | 110 / 160 |
| Filtertyp | MPK 47-20 |
|---|---|
| Filterklasse gemäß EN 779 | F7 |
| Abmessungen | 592 x 592 x 296 mm |
| Nennvolumenstrom [m³/h] | 3400 (4250) |
| Mittlerer Wirkungsgrad bei Partikeln von 0,4µm | ≥ 80 |
| Anfangsdruckdifferenz [Pa] | 85 / 125 |
| Filtertyp | MPK 48-20 |
|---|---|
| Filterklasse gemäß EN 779 | F8 |
| Abmessungen | 592 x 592 x 296 mm |
| Nennvolumenstrom [m³/h] | 3400 (4250) |
| Mittlerer Wirkungsgrad bei Partikeln von 0,4µm | ≥ 90 |
| Anfangsdruckdifferenz [Pa] | 95 / 135 |
| Filtertyp | MPK 49-20 |
|---|---|
| Filterklasse gemäß EN 779 | F9 |
| Abmessungen | 592 x 592 x 296 mm |
| Nennvolumenstrom [m³/h] | 3400 (4250) |
| Mittlerer Wirkungsgrad bei Partikeln von 0,4µm | ≥ 95 |
| Anfangsdruckdifferenz [Pa] | 110 / 160 |
| Filtertyp | MPK 410-20 |
|---|---|
| Filterklasse gemäß EN 1822 | E10 |
| Abmessungen | 592 x 592 x 296 mm |
| Nennvolumenstrom [m³/h] | 3400 (4250) |
| Wirkungsgrad im MPPS [%] | ≥ 85 |
| Anfangsdruckdifferenz [Pa] | 180 / 240 |
| Filtertyp | MPK 411-20 |
|---|---|
| Filterklasse gemäß EN 1822 | E11 |
| Abmessungen | 592 x 592 x 296 mm |
| Nennvolumenstrom [m³/h] | 3400 (4250) |
| Wirkungsgrad im MPPS [%] | ≥ 95 |
| Anfangsdruckdifferenz [Pa] | 225 / 300 |
| Filtertyp | MPK 412-20 |
|---|---|
| Filterklasse gemäß EN 1822 | E12 |
| Abmessungen | 592 x 592 x 296 mm |
| Nennvolumenstrom [m³/h] | 3400 |
| Wirkungsgrad im MPPS [%] | ≥ 99,5 |
| Anfangsdruckdifferenz [Pa] | 350 |
| Filtertyp | MPK 413-28 |
|---|---|
| Filterklasse gemäß EN 1822 | H13 |
| Abmessungen | 592 x 592 x 298 mm |
| Nennvolumenstrom [m³/h] | 2800 |
| Wirkungsgrad im MPPS [%] | ≥ 99,95 |
| Anfangsdruckdifferenz [Pa] | 260 |
| Filtertyp | MPK 413-28 |
|---|---|
| Filterklasse gemäß EN 779 | H13 |
| Filtertyp | MPK 412-20 |
|---|---|
| Filterklasse gemäß EN 779 | E12 |
*Allen angegebenen Daten liegen Prüfungen gemäß der Norm ISO 16890 (ehemals EN 779) oder EN 1822 bzw. ISO 29463 zugrunde. Es handelt sich um Mittelwerte mit Toleranzen infolge üblicher Produktionsschwankungen. Die Daten eignen sich nur zum Vergleich verschiedener Typen und Fabrikate, die unter derselben Norm getestet wurden.

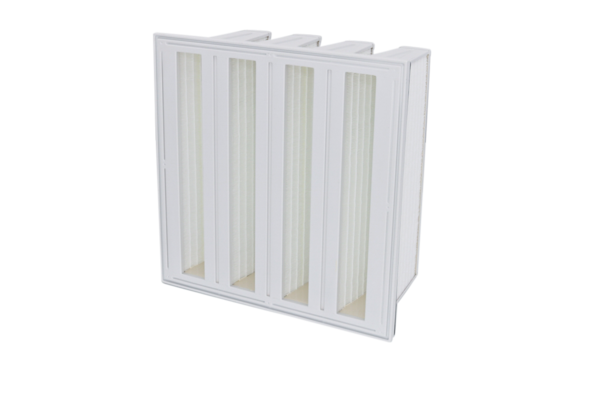

Hier sind einige Standard-Abmessungen (Breite x Höhe x Tiefe):
- 592 (B) x 592 (H) x 296 (T) mm
- 490 (B) x 592 (H) x 296 (T) mm
- 287 (B) x 592 (H) x 296 (T) mm
- 592 (B) x 490 (H) x 296 (T) mm
- 592 (B) x 287 (H) x 296 (T) mm
- 592 (B) x 592 (H) x 400 (T) mm
Weitere Abmessungen auf Anfrage möglich.
Wenn Energieverbrauch, Standzeit oder Druckdifferenz optimiert werden sollen.
Mehr Filterfläche → geringere Belastung → längere Standzeit und geringerer Energieverbrauch als Taschenfilter oder Panelfilter.
Ja – dank hocheffizienten, wasserabweisenden Filtermedien mit minimaler Druckdifferenz, in einer kompakten Bauweise zur Integration großer Filterflächen.
Ja, gängige Standardabmessungen sind verfügbar und kompatibel mit bestehenden Anlagen.
Die benötigte Filterklasse hängt von der Außenluftqualität (ODA) sowie den Anforderungen Ihrer Innenluft (SUP-Zone) ab. Informieren Sie sich hier über die passende Filterauswahl – oder lassen Sie sich direkt beraten.
