Was sind Filterklassen? Filterklassen beschreiben das Leistungsvermögen von Filtern und geben bspw. an, wie zuverlässig ein Luftfilter Partikel bestimmter Größen abscheidet. Allgemeine Luftfilter-Klassen werden heute nach ISO 16890 in ISO Coarse, ePM10, ePM2,5 und ePM1 eingeteilt. Für EPA-, HEPA- und ULPA-Filter gilt die EN 1822 beziehungsweise ISO 29463.
Die früheren Bezeichnungen G4 Filter, M5 Filter und F7 Filter stammen aus der inzwischen abgelösten EN 779. Da die alten und neuen Normen unterschiedliche Prüfverfahren verwenden, ist keine allgemeingültige direkte Umrechnung möglich. Die nachfolgenden Filterklassen-Tabellen zeigen die Anforderungen und Abscheideleistungen der verschiedenen Klassen im Detail.
| Partikelgröße | Beispiele | Filter-klasse | Anwendungsbeispiele |
|---|---|---|---|
| Grobstaubfilter für Partikel > 10 µm |
|
G 1 G 2 |
|
| G 3 G 4 |
|
||
| Feinstaubfilter für Partikel 1 - 10 µm |
|
M 5 |
|
| M 5 M 6 F 7 |
|
||
|
F 7 F 8 F 9 |
|
|
| Schwebstofffilter für Partikel < 1 µm |
|
E 10 E 11 E 12 |
|
| E 11 |
|
||
|
E 12 H 13 |
|
|
|
H 14 U 15 U 16 |
|
(Bitte beachten: Die EN 779 ist nicht mehr aktuell und wurde von der ISO 16890 abgelöst)
| Filterklasse | Enddruckdifferenz | Mittlerer Abscheidegrad (Am) ASHRAE Prüfstaub | Mittlerer Wirkungsgrad (Em) bei Partikel von 0,4 µm | Mindestwirkungsgrad* bei Partikel von 0,4 µm |
|---|---|---|---|---|
| Pa | ||||
| G1 | 250 | 50% ≤ Am < 65% | - | - |
| G2 | 250 | 65% ≤ Am < 80% | - | - |
| G3 | 250 | 80% ≤ Am < 90% | - | - |
| G4 | 250 | 90% ≤ Am | - | - |
| M5 | 450 | - | 40% ≤ Em < 60% | - |
| M6 | 450 | - | 60% ≤ Em < 80% | - |
| F7 | 450 | - | 80% ≤ Em < 90% | 35% |
| F8 | 450 | - | 90% ≤ Em < 95% | 55% |
| F9 | 450 | - | 95% ≤ Em | 70% |
*Der Mindestwirkungsgrad ist der niedrigste Wirkungsgrad, ermittelt aus dem Wirkungsgrad des behandelten Filters, des Anfangswirkungsgrades und dem niedrigstem Wirkungsgrad, der während des Beladungsvorgangs gemessen wird.
Im Vergleich zu synthetischem Staub variieren die Eigenschaften atmosphärischer Stäube sehr erheblich.Daher lassen die Testergebnisse nach EN 779 keine direkten Rückschlüsse auf die tatsächlichen Leistungsdaten oder die Lebensdauer der Filter zu. Am tatsächlichen Einsatzort können Filter je nach Ausführung auch bis zu höheren Enddruckdifferenzen betrieben werden.
(Bitte beachten: Die EN 779:2002 wurde von der EN 779:2012 abgelöst. Die EN 779 ist nun nicht mehr aktuell und wurde wiederum von der ISO 16890 abgelöst)
| Filterklasse | Enddruckdifferenz | Mittlerer Abscheidegrad (Am) ASHRAE Prüfstaub | Mittlerer Wirkungsgrad (Em) bei Partikel von 0,4 µm |
|---|---|---|---|
| Pa | |||
| G1 | 250 | 50% ≤ Am < 65% | - |
| G2 | 250 | 65% ≤ Am < 80% | - |
| G3 | 250 | 80% ≤ Am < 90% | - |
| G4 | 250 | 90% ≤ Am | - |
| F5 | 450 | - | 40% ≤ Em < 60% |
| F6 | 450 | - | 60% ≤ Em < 80% |
| F7 | 450 | - | 80% ≤ Em < 90% |
| F8 | 450 | - | 90% ≤ Em < 95% |
| F9 | 450 | - | 95% ≤ Em |
| Filterklasse | Integralwert | Lokalwert | ||
|---|---|---|---|---|
| Abscheidegrad | Durchlassgrad | Abscheidegrad | Durchlassgrad | |
| E 10 | ≥85% | ≤15% | - | - |
| E 11 | ≥95% | ≤5% | - | - |
| E 12 | ≥99,5% | ≤0,5% | - | - |
| H 13 | ≥99,95% | ≤0,05% | ≥99,75% | ≤0,25% |
| H 14 | ≥99,995% | ≤0,005% | ≥99,975% | ≤0,025% |
| U 15 | ≥99,999 5% | ≤0,000 5% | ≥99,997 5% | ≤0,002 5% |
| U 16 | ≥99,999 95% | ≤0,000 05% | ≥99,999 75% | ≤0,000 25% |
| U 17 | ≥99,999 995% | ≤0,000 005% | ≥99,999 9% | ≤0,000 1% |
| Filterklasse | Integralwert | Lokalwert | ||
|---|---|---|---|---|
| Abscheidegrad | Durchlassgrad | Abscheidegrad | Durchlassgrad | |
| ISO 15 E | ≥95% | ≤5% | - | - |
| ISO 20 E | ≥99% | ≤1% | - | - |
| ISO 25 E | ≥99,5% | ≤0,5% | - | - |
| ISO 30 E | ≥99,90% | ≤0,1% | - | - |
| ISO 35 H | ≥99,95% | ≤0,05% | ≥99,75% | ≤0,25% |
| ISO 40 Hd | ≥99,99% | ≤0,01% | ≥99,95% | ≤0,05% |
| ISO 45 Hd | ≥99,995% | ≤0,005% | ≥99,975% | ≤0,025% |
| ISO 50 U | ≥99,999% | ≤0,001% | ≥99,995% | ≤0,005% |
| ISO 55 U | ≥99,999 5% | ≤0,000 5% | ≥99,997 5% | ≤0,002 5% |
| ISO 60 U | ≥99,999 9% | ≤0,000 1% | ≥99,999 5% | ≤0,000 5% |
| ISO 65 U | ≥99,999 95% | ≤0,000 05% | ≥99,999 75% | ≤0,000 25% |
| ISO 70 U | ≥99,999 99% | ≤0,000 01% | ≥99,999 9% | ≤0,000 1% |
| ISO 75 U | ≥99,999 995% | ≤0,000 005% | ≥99,999 9% | ≤0,000 1% |
Anmerkung:
Diese Tabellen geben Anhaltswerte für verschiedenen Filterklassen. Spezifische Werte für unterschiedliche Filtertypen müssen unter Berücksichtigung der jeweiligen Anströmgeschwindigkeit gemessen werden.

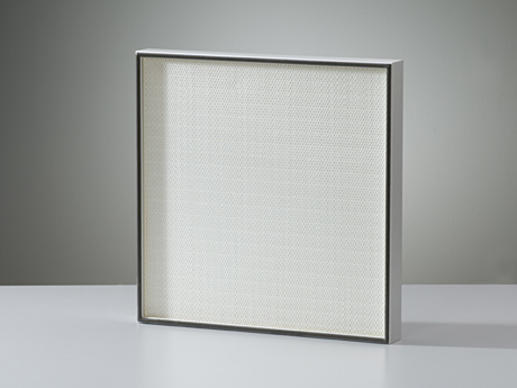

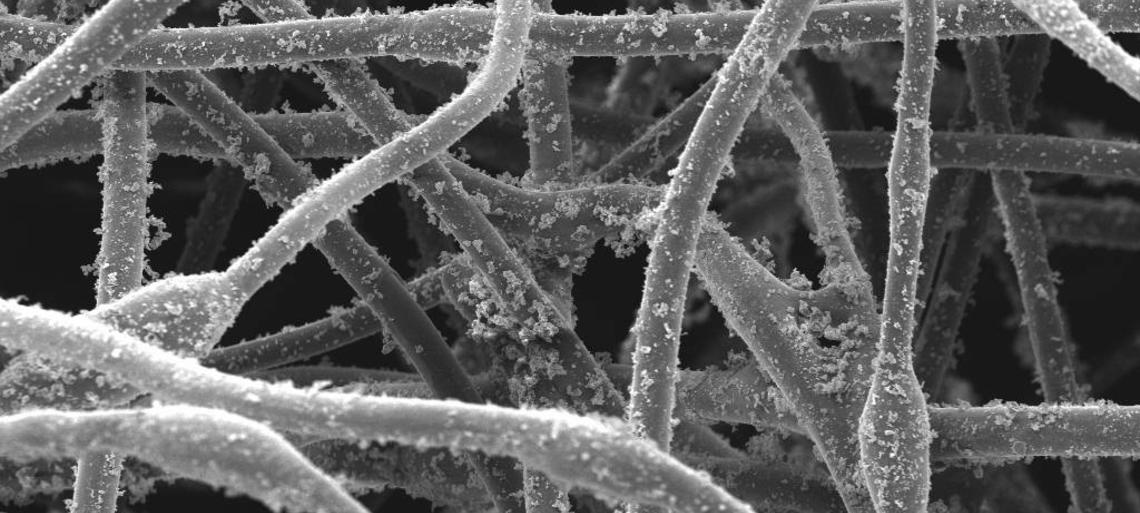

Je nach Anwendung kommen beispielsweise Panelfilter, bzw. Grobstaubfilter, Taschenfilter, Kompaktfilter oder Schwebstofffilter zum Einsatz, welche sich in der Filterklasse, dem Filtermedium (bspw. Glasfaser oder Synthetik) und weiteren Eigenschaften unterscheiden. EMW filtertechnik unterstützt Sie bei der Auswahl der geeigneten Filterklasse und Filterbauform für Ihre Anlage, damit Sie eine möglichst lange Standzeit und eine hohe Filtereffizienz bei geringem Druckverlust erreichen. Lassen Sie sich beraten.
Die EN 779 unterschied zwischen:
G1 bis G4 für Grobstaubfilter
M5 und M6 für Mediumfilter
F7 bis F9 für Feinstaubfilter
Die Klassen unterschieden sich unter anderem hinsichtlich ihres mittleren Abscheidegrades bzw. ihres mittleren Wirkungsgrades und bei F7 bis F9 auch hinsichtlich ihres Mindestwirkungsgrades.
Nein. Die EN 779 ist nicht mehr aktuell und wurde für allgemeine Lüftungsfilter durch die ISO 16890 ersetzt. Begriffe wie G4 Filter, M5 Filter und F7 Filter werden in der Praxis dennoch weiterhin häufig für Bestandsanlagen, Ersatzfilter und ältere technische Unterlagen verwendet.
Ein ehemaliger G4 Filter wird heute meist dem Bereich ISO Coarse zugeordnet. Eine exakte allgemeingültige Umrechnung ist jedoch nicht möglich, da EN 779 und ISO 16890 unterschiedliche Prüfverfahren und Bewertungsgrößen verwenden.
Ein früherer F7 Filter kann abhängig von seinen gemessenen Leistungswerten heute beispielsweise einer Gruppe im Bereich ISO ePM1 oder ISO ePM2,5 zugeordnet werden. Eine feste Umrechnung ist nicht möglich. Maßgeblich ist die tatsächlich geprüfte ISO-16890-Klassifizierung des konkreten Filters.
Die EN 779 bewertete Feinstaubfilter hauptsächlich anhand ihrer Abscheideleistung bei einer Partikelgröße von 0,4 µm. Die ISO 16890 betrachtet dagegen ein breiteres Partikelspektrum und bewertet die Fraktionen ePM1, ePM2,5 und ePM10. Deshalb können zwei frühere F7-Filter nach ISO 16890 unterschiedlich eingestuft werden.
Weitere Informationen zur aktuellen Klassifizierung bietet unser ausführlicher Beitrag zur ISO 16890.
Für grobe Partikel wie Haare, Fasern, Insekten, Sand und größere Pollen wurden nach EN 779 häufig Filter der Klassen G1 bis G4 eingesetzt. Ein Grobstaubfilter G4 kommt beispielsweise als Vorfilter und zum Schutz nachgeschalteter Filterstufen zum Einsatz.
Nach EN 779 wurden die Klassen M5, M6 sowie F7 bis F9 für feinere Partikel verwendet. Welche Klasse geeignet war, hing von der erforderlichen Luftqualität und der jeweiligen Anwendung ab. Auf dieser Seite finden Sie eine Tabelle, welche typische Einsatzbereiche der einzelnen Filterklassen aufzeigt.
Heute werden allgemeine Lüftungsfilter anhand ihrer Abscheideleistung gegenüber ePM10, ePM2,5 und ePM1 klassifiziert.
EPA-, HEPA- und ULPA-Filter besitzen deutlich höhere Abscheideleistungen als allgemeine Grob- und Feinstaubfilter.
EPA umfasst die Klassen E10 bis E12, HEPA die Klassen H13 und H14 und ULPA die Klassen U15 bis U17. Mit steigender Klasse erhöht sich der vorgeschriebene Abscheidegrad.
Nein. Die passende Filterklasse hängt von der Anwendung und der geforderten Luftqualität ab. Eine unnötig hohe Filterklasse kann zu einem höheren Druckverlust und damit zu einem höheren Energiebedarf führen.
Bei der Auswahl sollten deshalb auch Volumenstrom, Filterfläche, Filtermedium, Staubbelastung, zulässige Enddruckdifferenz und erwartete Standzeit berücksichtigt werden.
Der Druckverlust beschreibt den Widerstand, den der Filter dem Luftstrom entgegensetzt. Er steigt in der Regel mit zunehmender Staubbeladung an. Ein hoher Druckverlust erhöht den Energiebedarf des Ventilators und kann den Betrieb der Anlage beeinflussen.
Die Filterklasse sollte daher immer gemeinsam mit der Anfangsdruckdifferenz, dem Druckverlustverlauf, der Partikelbelastung und dem vorgesehenen Volumenstrom bewertet werden.
EMW unterstützt Sie bei der Auswahl geeigneter Taschenfilter, Kompaktfilter, Panelfilter oder Schwebstofffilter für Ihre Anlage. Lassen Sie sich beraten.
