IECEx Luftfilter (ehemals ATEX-Luftfilter)

Für alle Explosionsschutzzonen geeignet!

Für den Einsatz in explosionsgefährdeten Bereichen bietet EMW® ableitfähige, IECEx-zertifizierte Luftfilter (ehemals ATEX-zertifiziert gemäß ATEX-Richtlinien der europäischen Union), welche für den Explosionsschutz unter atmosphärischen Bedingungen eingesetzt werden.

Alle IECEx-Luftfilter aus dem Hause EMW® sind gemäß IECEx-Standard in sämtlichen explosionsgefährdeten Zonen sicher einsetzbar.


Warum nun von IECEx- Luftfiltern gesprochen wird? Die einst auch für Luftfilter geltende ATEX-Richtlinie existiert weiterhin. Jedoch richtet sie sich nicht mehr an Luftfilter! Die Filter müssen demnach in der Theorie keine besonderen Anforderungen mehr bezüglich des Explosionsschutzes gemäß der ATEX-Richtlinie erfüllen. Um dennoch weiterhin Sicherheit in explosionsgefährdeten Bereichen nicht bloß bieten, sondern auch nachweisen zu können, sind EMW´s ehemalige ATEX-Filter nun IECEx zertifiziert.

Klicken Sie auf das Bild, um die Animation zu stoppen und manuell zu drehen.

Eigenschaften

  • Ableitfähige IECEx-Luftfilter
  • zertifiziert gemäß IECEx-Standard 80079-34
  • in sämtlichen Gefahrenzonen sicher einsetzbar
  • Filterklassen ISO ePM10 - ISO ePM1 gemäß ISO 16890 (ehemals M6-F9 gemäß EN 779) und E10-H14 gemäß EN 1822
  • wasserabweisendes Filtermedium
  • Leichter Kunststoffrahmen inkl. Verbindungselement zum Erdpotenzial
  • Passendes Erdungskabel inkl. Zubehör zur Befestigung liegt jedem Filter bei
  • Bei Temp. von -40°C bis +80°C einsetzbar

Siehe auch: IECEx-Panelfilter (ehemals ATEX-Panelfilter)

Der neue IECEx-Panelfilter (ehemals ATEX-Panelfilter) wurde für den Offshore-Bereich konzipiert und hält höchsten Belastungen stand, um einen stabilen Betrieb zu sichern.

Stabilisatoren sorgen für ein stabiles Faltenbild des Mediums und eine minimale Entwicklung der Druckdifferenz. Das leitfähige Synthetikmedium ist rundum fest in einem ableitfähigen Kunststoffrahmen fixiert. Eine nahtlose Endlosdichtung sorgt für eine leckagefreie Installation des Luftfilters.

ATEX Zonen

ATEX-Richtlinie

ATEX steht für ATmosphères EXplosibles. Als Rechtsvorschrift dient die europäische Richtlinie 2014/34/EU (ehemals 94/9/EG). Diese Richtlinie richtet sich an Hersteller von ATEX-Produkten und legt fest, dass die Verwendung von Geräten und Schutzsystemen in explosionsgefährdeten Bereichen elektrisch ableitfähig sein muss.

Zur Klassifizierung einer Explosion werden das gleichzeitige Vorhandensein der folgenden drei Bestandteile vorausgesetzt.

  • brennbarer Stoff in fein verteilter Form
  • Sauerstoff
  • Zündquelle

Zur Einhaltung des Explosionsschutzes sind drei Aspekte zu verfolgen:

  • Vermeidung oder Einschluss von Zündquellen, wie z.B. heiße Oberflächen, elektrische Entladung, mechanisch erzeugte Funken und Stoßwellen
  • Vermeidung brennbarer Stoffe in explosionsfähiger Form
  • Inertisierung (Verdrängung des Sauerstoffes)

Eingesetzte Luftfilter mussten bis vor Kurzem in diesen Gefahrenzonen ebenfalls antistatisch ausgelegt sein. Die Betriebsanforderungen gingen wiederum aus der ATEX-Betriebsrichtlinie 1999/92/EG hervor.

ATEX-Explosionsschutzzonen

Zonen nach ATEX für Atmosphären mit brennbaren Gasen, Dämpfen oder Nebel
Zone Bereich
Zone 0 Bereich, in dem eine explosionsfähige Atmosphäre, die aus einem Gemisch von Luft und Gasen, Dämpfen oder Nebeln besteht, ständig, langzeitig oder häufig vorhanden ist.
Zone 1 Bereich, in dem damit zu rechnen ist, dass eine explosionsfähige Atmosphäre aus Gasen, Dämpfen oder Nebeln gelegentlich auftritt.
Zone 2 Bereich, in dem im Normalbetrieb nicht damit zu rechnen ist, dass eine explosionsfähige Atmosphäre durch Gase, Dämpfe oder Nebel auftritt, wenn sie dennoch auftritt, dann aller Wahrscheinlichkeit nach nur selten und während eines kurzen Zeitraumes.
Zonen nach ATEX für Atmosphären mit brennbaren Stäuben
Zone Bereich
Zone 20 Bereich, in dem eine explosionsfähige Atmosphäre, die aus Staub-/Luft-Gemischen besteht, ständig, langzeitig oder häufig vorhanden ist.
Zone 21 Bereich, in dem damit zu rechnen ist, dass eine explosionsfähige Atmosphäre aus Staub-/ Luft- Gemischen gelegentlich auftritt.
Zone 22 Bereich, in dem im Normalbetrieb nicht damit zu rechnen ist, dass eine explosionsfähige Atmosphäre Staub-/Luft-Gemischen auftritt, wenn sie dennoch auftritt, dann aller Wahrscheinlichkeit nach nur selten und während eines kurzen Zeitraumes.

Zu beachten ist, dass die ATEX-Richtlinie sich nun nicht mehr an Luftfilter richtet. Luftfilter müssen in der Theorie keine besonderen Anforderungen bezüglich des Explosionsschutzes gemäß der ATEX-Richtlinie erfüllen. Um dennoch Sicherheit in explosionsgefährdeten Bereichen zu bieten und auch nachweisen zu können sind EMW´s ehemalige ATEX-Filter nun IECEx zertifiziert.

EMW® IECEx-Luftfilter

IECEx-Luftfilter von EMW® sind gemäß IECEx-Richtlinie zur bestimmungsgemäßen Verwendung in sämtlichen explosionsgefährdeten Zonen sicher einsetzbar. Alle Versionen sind elektrisch ableitfähig. Wahlweise stehen unterschiedlichste Varianten an Kompaktfiltern, Filterboxen, und Planfiltern zur Verfügung. Statt üblicher Metallrahmen werden ableitfähige Kunststoffrahmen in Leichtbauweise eingesetzt. Dies vereinfacht die Montage und reduziert die Entsorgungskosten der vollveraschbaren Filter.

Spezielle antistatische Ausrüstung gepaart mit starker Filtrationsleistung

Für den Einsatz in explosionsgefährdeten Zonen müssen alle leitfähigen und ableitfähigen Teile miteinander verbunden werden. Um die Erdung der EMW® Filterboxen und Planfilter auf sichere und einfache Weise zu ermöglichen, sind Erdungsfahnen bereits vorab fixiert. Als weitere Luftfilter-Variante bietet EMW® Minipleat Kompaktfiler. Bei dieser Version sind vorgefertigte Vertiefungen auf der Roh- und Reinluftseite des Filterrahmens eingeprägt. Erdungsfahnen liegen bei und lassen sich flexibel auf der wunschgemäßen Filterseite anbringen. Passendes Zubehör zur Befestigung der Erdungsfahne werden ebenfalls mitgeliefert.

Für eine effiziente Filtration werden hochwertige Glasfasermedien eingesetzt. Gepaart mit der innovativen Minipleat-Technologie werden die Falten des Mediums so fixiert, dass eine optimale Nutzung der Filterfläche bei gleichzeitig maximaler Stabilität des Mediums erzielt wird. Standardversionen mit bis zu 40m² Filterfläche oder projektbezogene Sonderabmessungen sind in den Filterklassen ISO ePM10 - ISO ePM1 gemäß ISO 16890 (ehemals M6-F9 gemäß EN 779) und E10-H14 gemäß EN 1822 verfügbar.

Auf schwere Metallrahmen wurde bewusst verzichtet. Alle Rahmen bestehen aus speziell ableitungsfähigem Kunststoff.
Planfilterzelle mit Erdungskabel

Eine Erdungsfahne ist bei den Varianten Filterbox und Planfilter bereits montiert. Als weitere Variante bietet EMW® eine Kompaktfilter mit vorab eingeprägten Vertiefungen auf der Roh- und Reinluftseite des Filterrahmens. Beiliegende Erdungsfahnen lassen sich somit am Ort des Einbaus, auf der Wunschseite des Filters flexibel und einfach befestigen.

Abmessungen

Filtertyp

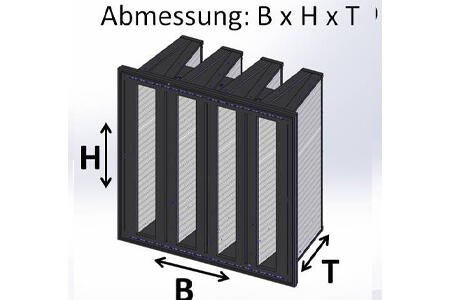

Filtertyp Abmessung (B x H x T)
Kompaktfilter 287 x 287 x 296 mm
Kompaktfilter 592 x 592 x 155 mm
Kompaktfilter 287 x 592 x 296 mm
Kompaktfilter 490 x 592 x 296 mm
Kompaktfilter 592 x 592 x 296 mm

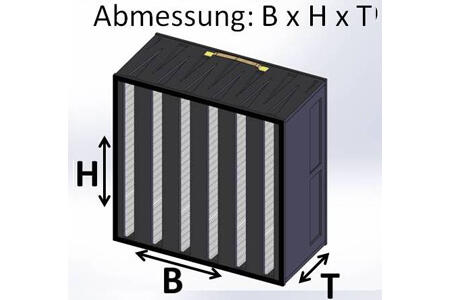

Filtertyp Abmessung (B x H x T)
Filterboxen 305 x 610 x 150 mm
Filterboxen 610 x 610 x 150 mm
Filterboxen 287 x 592 x 292 mm
Filterboxen 448 x 448 x 292 mm
Filterboxen 305 x 610 x 292 mm
Filterboxen 592 x 592 x 292 mm
Filterboxen 610 x 610 x 292 mm

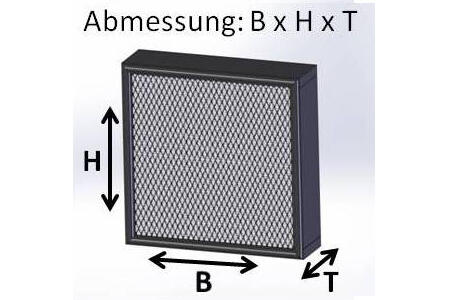

Filtertyp Abmessung (B x H x T)
Planfilter 610 x 610 x 48 mm
Planfilter 610 x 610 x 78 mm
Planfilter 610 x 610 x 110 mm*
Planfilter 610 x 610 x 150 mm

*Es handelt sich um eine Sonderabmessung! Auf Anfrage helfen wir Ihnen gerne weiter!
