Filtros compactos

En clases de filtros M6 - H14

Los cartuchos compactos de minipleat de EMW® son principalmente usados en sistemas de admisión de aire de turbomaquinaria, sistemas de ventilación y aire acondicionado, laboratorios, plantas químicas y farmacéuticas, así como en campanas de remoción de polvos en los sitios de trabajo.

Su innovadora tecnología de minipleat con fijación termofusible de pliegues asegura el uso óptimo de la superficie del filtro y la mayor fortaleza física. El medio de filtración usado en estos cartuchos de filtros son materiales de fibra de vidrio húmeda de alta calidad.

Los cartuchos compactos EMW proporcionan la máxima área de superficie de filtración, mientras ocupan un espacio mínimo, lo que permite una de sistemas eficientes de filtración aún en los espacios más reducidos.

Características

  • Clases de filtros M6 - H14 (EN 779 / EN 1822)
  • Larga vida útil, operación rentable
  • Repelente al agua
  • Operación confiable aún con humedad relativa del 100%
  • Operación confiable a temperaturas de hasta 80°C
  • Medio de filtración unido a la estructura con junta hermética fundida
  • Sello continuo con espuma inyectada
  • Cubierta de poliestireno anti corrosión, totalmente incinerable
  • Sistema de fijación opcional VKKW: combinación de cartucho compacto y pre-filtro en una consola de filtración
  • Disponible con accesorio opcional AEROMASK para reducir más la caída de presión y el consumo de energía

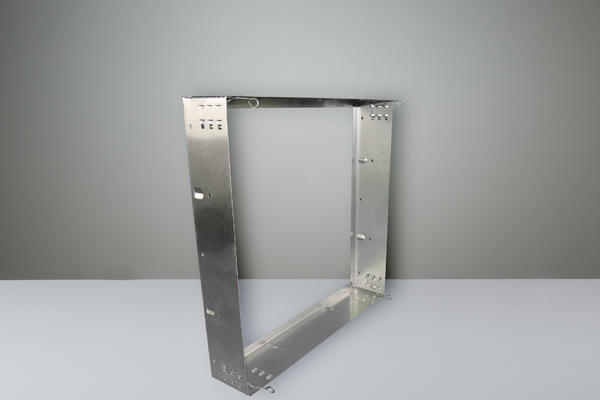

  • Estructura de instalación opcional disponible para la consola de filtración

Campos de aplicación

  • Filtros de aire para calefacción, ventilación, aire acondicionado (HVAC)
  • Laboratorios
  • Campanas para remoción de polvos en lugares de trabajo

Información técnica

Tipo de cartucho MPK46-20 MPK46-31
Clase de filtros M6 M6
Dimensiones 592x592x296 mm 592x592x400 mm
Caudal de aire [m³/h] 4250 4250
Arrestancia de peso promedio [%] > 95 > 95
Eficiencia promedio [%], 0.4 µm ≥ 60 ≥ 60
Caída de presión inicial [Pa], 4250 m³/h 106 100
Caída de presión inicial [Pa], 3400 m³/h 71 65
Capacidad de retención de polvos ** [g] a 450 Pa, 4250 m³/h 600 900
Capacidad de retención de polvos ** [g] a 450 Pa, 3400 m³/h 804 1200
Tipo de cartucho MPK47-20 MPK47-31
Clase de filtros F7 F7
Dimensiones 592x592x296 mm 592x592x400 mm
Caudal de aire [m³/h] 4250 4250
Arrestancia de peso promedio [%] > 98 > 98
Eficiencia promedio [%], 0.4 µm ≥ 80 ≥ 80
Caída de presión inicial [Pa], 4250 m³/h 110 110
Caída de presión inicial [Pa], 3400 m³/h 74 81
Capacidad de retención de polvos ** [g] a 450 Pa, 4250 m³/h 573 850
Capacidad de retención de polvos ** [g] a 450 Pa, 3400 m³/h 768 1055
Tipo de cartucho MPK48-20 MPK48-31
Clase de filtros F8 F8
Dimensiones 592x592x296 mm 592x592x400 mm
Caudal de aire [m³/h] 4250 4250
Arrestancia de peso promedio [%] > 99 > 99
Eficiencia promedio [%], 0.4 µm ≥ 90 ≥ 90
Caída de presión inicial [Pa], 4250 m³/h 125 126
Caída de presión inicial [Pa], 3400 m³/h 81 84
Capacidad de retención de polvos ** [g] a 450 Pa, 4250 m³/h 463 848
Capacidad de retención de polvos ** [g] a 450 Pa, 3400 m³/h 679 1172
Tipo de cartucho MPK49-20 MPK49-31
Clase de filtros F9 F9
Dimensiones 592x592x296 mm 592x592x400 mm
Caudal de aire [m³/h] 4250 4250
Arrestancia de peso promedio [%] > 99 > 99
Eficiencia promedio [%], 0.4 µm ≥ 95 ≥ 95
Caída de presión inicial [Pa], 4250 m³/h 139 146
Caída de presión inicial [Pa], 3400 m³/h 101 105
Capacidad de retención de polvos ** [g] a 450 Pa, 4250 m³/h 347 678
Capacidad de retención de polvos ** [g] a 450 Pa, 3400 m³/h 432 764
Tipo de cartucho MPK410-20 MPK410-31
Clase de filtros E10 E10
Dimensiones 592x592x296 mm 592x592x400 mm
Caudal de aire [m³/h] 3400 3400
Eficiencia a MPPS [%] ≥ 85 ≥ 85
Caída de presión inicial [Pa] 161 126
Tipo de cartucho MPK411-20 MPK411-31
Clase de filtros E11 E11
Dimensiones 592x592x296 mm 592x592x400 mm
Caudal de aire [m³/h] 3400 3400
Eficiencia a MPPS [%] ≥ 95 ≥ 95
Caída de presión inicial [Pa] 218 170
Tipo de cartucho MPK412-20 MPK412-31
Clase de filtros E12 E12
Dimensiones 592x592x296 mm 592x592x400 mm
Caudal de aire [m³/h] 3400 3400
Eficiencia a MPPS [%] ≥ 99.5 ≥ 99.5
Caída de presión inicial [Pa] 345 261
Tipo de cartucho MPK413-28 MPK413-31
Clase de filtros H13 H13
Dimensiones 592x592x296 mm 592x592x400 mm
Caudal de aire [m³/h] 2800 3400
Eficiencia a MPPS [%] ≥ 99.95 ≥ 99.95
Caída de presión inicial [Pa] 260 294

*All data given are based on test results determined according to EN 779 or EN 1822. The data are average values subject to tolerances due to normal production fluctuations. The figures are only suitable for comparison with those of other products tested according to the same standard.
Dust holding capacity was determined according to EN 779 up to a final pressure differential of 450 Pa. Operation to higher final pressure differentials results in increased dust holding capacity

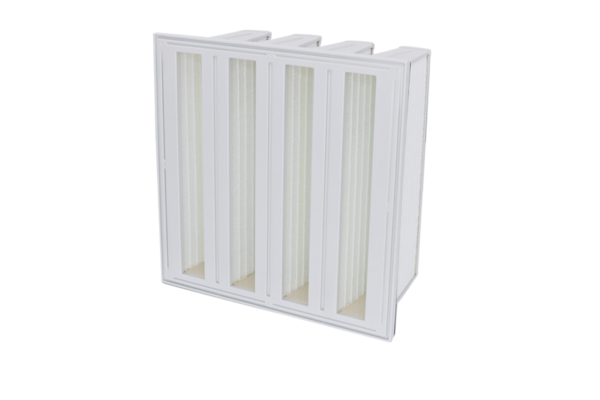

Dimensiones estándar:

- 592 x 592 x 400 mm

- 592 x 592 x 296 mm

- 490 x 592 x 296 mm

- 287 x 592 x 296 mm

Tamaños especiales:

- 596 x 596 x 296 mm

- 602 x 606 x 296 mm

- 610 x 610 x 400 mm

- 647 x 581 x 385 mm

etc.
