Компактные фильтры (H)EPA для газовых турбин

по классам фильтров E10, E11 и E12 по стандарту EN 1822

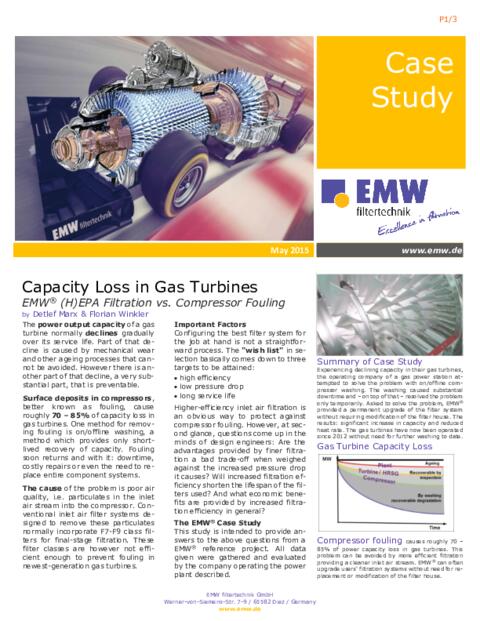

Приблизительно 70%-85% потери мощности газовых турбин связано с загрязнением компрессора. Первоначальные попытки по решению данной проблемы обычно связаны с промыванием компрессора с отключением и без отключения ГТУ. Однако, данные меры помогают восстановить мощность только в минимальной степени и, что более важно, не предотвращают долговременный ущерб рабочим лопаткам ротора от воздействия взвешенных в воздухе частиц.

Компактные фильтры (H)EPA EMW® позволяют устранить источники проблемы, удаляя твёрдые частицы из поступающего воздуха до того, как они попадут в газовую турбину и вызовут засорение и коррозию внутренних элементов. Наши фильтры (H)EPA класса E12 обеспечивают более 99,5% эффективности в удалении даже самых мелких микрочастиц. Компания «EMW» представляет большой ассортимент продукции, позволяя выбрать лучший фильтр (H)EPA для Вашей газовой турбины вне зависимости от её конструкции, характеристик воздуха на площадке или рабочего режима эксплуатации. При этом, не требуется модификация установленного корпуса КВОУ. Наши фильтры (H)EPA обеспечивают площадь фильтрации до 40 м2 в едином компактном КВОУ. Обладая такими преимуществами как низкий первоначальный перепад давления и инновационная конструкция систем предварительной фильтрации, срок эксплуатации таких фильтров обычно достигает 2-3 лет или 16000-24000 часов наработки.

Характеристики

  • Классы фильтров E10, E11 и E12 (EN 1822)
  • Водоотталкивающий материал в антикоррозийной пластиковой раме
  • Надёжное функционирование даже при очень высокой влажности воздуха
  • Жёсткая пластина для укрепления складок исключает необходимость использования металлической сетки или дополнительных элементов из хрупкого пластика
  • Фильтрующий материал закреплён на аэродинамически оптимизированной пластиковой раме при помощи герметичного литого соединения
  • Долговременное вспененное литое уплотнение
  • Удобная утилизация по окончании срока эксплуатации: пластиковый корпус изготовлены из полностью сгораемых материалов
  • Надёжное функционирование при температуре эксплуатации до 80°C.

Области применения

Высокая эффективность + Жёсткая конструкция
= Надёжная эксплуатация электростанции

Наши компактные фильтры для ГТУ обеспечивают площадь фильтрации до 38 м2 в едином малогабаритном КВОУ. Герметичное литое соединение обеспечивает прочное закрепление водостойкого материала на аэродинамически оптимизированной пластиковой раме. Пластина из полностью синтетического нетканого материала на выходе фильтра повышает прочность складок, обеспечивая безопасную эксплуатацию даже при перепадах давления более 5000 Па и в прочих тяжёлых условиях эксплуатации.

Модель можно вращать!

Высокоэффективный фильтрующий материал

Для эффективного удаления частиц даже в тяжёлых условиях эксплуатации.

Максимальная площадь фильтрации

Инновационная миниплитовая технология обеспечивает максимальную площадь фильтрации в стеснённых местах установки.

Прочность для тяжёлых условий эксплуатации

Миниплитовые компактные фильтры EMW® для ГТУ оборудованы пластиной усиления на выходе фильтра. Данная система усиления обеспечивает превосходную прочность и другие преимущества перед стандартной металлической сеткой или дополнительными элементами усиления из пластика. В результате обеспечивается высокая прочность и исключительная надёжность даже при таких экстремальных условиях, как перепад давления более 5000 Па.

Аэродинамически оптимизированная рама

Компактные фильтры EMW® для ГТУ сконструированы на пластиковых рамах специального дизайна, которые минимизируют образование турбулентных потоков воздуха на входе в систему фильтрации ГТУ. Компактные фильтры для газовых турбин обеспечивают дополнительные преимущества: простота установки и конструкция из полностью сгораемых материалов для простой утилизации по окончании срока эксплуатации.

Усовершенствованная конструкция для превосходных характеристик герметичности

Фильтрующий материал закрепляется на раме с помощью герметичного литого соединения. Места соединения обработаны с наложением долговременного вспененного литого уплотнения на входе или на выходе фильтра по желанию заказчика.

Технические характеристики

Тип фильтра MPK 410-28 GTMPK 410-31 GTMPK 410-38 GT
Класс фильтрации в соответствии с EN 1822 E10E10E10
Размеры (мм) 592 x 592 x 298 mm592 x 592 x 400 mm592 x 592 x 400 mm
Номинальный расход воздуха (м3/ч) 3400 (4250)3400 (4250)3400 (4250)
Эффективность для частиц MMPS (%) ≥ 85≥ 85≥ 85
Начальный перепад давления (Па) 160 / 215130 / 180125 / 175
Тип фильтра MPK 411-28 GTMPK 411-31 GTMPK 411-38 GT
Класс фильтрации в соответствии с EN 1822 E11E11E11
Размеры (мм) 592 x 592 x 298 mm592 x 592 x 400 mm592 x 592 x 400 mm
Номинальный расход воздуха (м3/ч) 3400 (4250)3400 (4250)3400 (4250)
Эффективность для частиц MMPS (%) ≥ 95≥ 95≥ 95
Начальный перепад давления (Па) 195 / 260160 / 215145 / 200
Тип фильтра MPK 412-28 GTMPK 412-31 GTMPK 412-38 GT
Класс фильтрации в соответствии с EN 1822 E12E12E12
Размеры (мм) 592 x 592 x 298 mm592 x 592 x 400 mm592 x 592 x 400 mm
Номинальный расход воздуха (м3/ч) 3400 (4250)3400 (4250)3400 (4250)
Эффективность для частиц MMPS (%) ≥ 99,5≥ 99,5≥ 99,5
Начальный перепад давления (Па) 285 / 375235 / 310220 / 290

Все указанные характеристики представлены по результатам испытаний, проведённых в соответствии со стандартом EN 1822. Характеристики представляют собой средние показатели с возможными допусками в зависимости обычных условий производства. Указанные значения могут применяться только для сравнения с показателями другой продукции, прошедшей испытания в соответствии с тем же стандартом.
