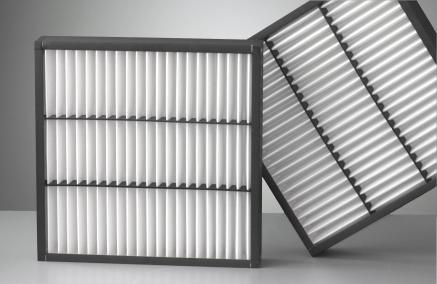

Filtros compactos para turbinas de gas

En los filtros EN 779 de clases F7, F8 y F9 y en las clases de filtros ISO 16890, ISO ePM1, ISO ePM2,5, ISO ePM10

Los filtros compactos deben su nombre a su construcción compacta y ahorradora de espacio. Proporcionan un área máximaen un volumen mínimo, ofreciendo una combinación óptima de alta eficiencia de filtración y baja caída de presión. Como resultado, los filtros compactos obtienen una mayor vida de servicio aún siendo usados con altos volúmenes de flujo y altas concentraciones de partículas.

EMW® tiene un historial exitoso de más de 30 años como fabricante, y proveedor de filtros compactos de minipliegues para filtración de aire, en sistemas de admisión para turbinas de gas. Cualquiera que sea su turbina de gas, las condiciones del aire en sitio, modo de operación y los intervalos de mantenimiento. Podemos proporcionar el mejor filtro de aire para el trabajo en cuestión.

Características

  • Filtro EN 779 de clases F7, F8 y F9
  • Los grupos de filtros ISO ePM1, ISO ePM2,5, ISO ePM10 según ISO 16890
  • Medio repelente al agua en la estructura de plástico no corrosiva
  • Operación confiable, incluso en el aire con alta cantidad de humedad
  • La capa de refuerzo de pliegues resistentes elimina la necesidad de rejillas de partículas plásticas o metal expandido
  • Medio filtrante, marco de plástico optimizado de manera aerodinámica y una junta hermética
  • Sello continuo
  • Fácil eliminación al término de su vida útil: la cubierta de plástico es totalmente incinerable
  • Operación confiable a temperaturas de servicio de hasta 80°C

Campos de aplicación

Alta eficiencia + construcción robusta = operación confiable en plantas de energía

Nuestros filtros compactos GT ofrecen un área promedio de 38 m2 en una sola unidad de filtración que ahorra espacio. Con soldadura hermética fundida que une el medio repelente al agua con el plástico optimizado de manera aerodinámica. Una capa de tela no tejida totalmente sintética en el lado de salida mejora la resistencia del pliegue, asegurándo la operación segura, aun cuando la presión que exceda los 5000 Pa, ideal en otras condiciones de uso pesado.

¡Se puede detener y girar!


Media filtrante altamente eficiente

Para remoción eficiente de partículas aún bajo condiciones operativas extremas.

XXL Área de filtración

La innovadora tecnología de minipliegue proporciona una máxima área de filtración en los lugares más pequeños.

Alta resistencia

Los filtros compactos de minipliegues EMW® para aplicaciones en turbinas de gas están equipados con una capa de refuerzo a la salidad de los pliegues. Este sistema de refuerzo proporciona una excelente resistencia y otras ventajas comparado contra el metal convencional o en las rejillas de refuerzo plástico. El resultado: alta resistencia y extraordinaria confiabilidad aun en condiciones extremas como presiones mayores a 5000 Pa.

Marco Aerodinámico Optimizado

Los filtros compactos GT de EMW® incorporan un marco de plástico diseñado especialmente que minimiza el flujo de aire turbulento en la filtración de aire para turbina de gas. Los filtros compactos GT proporcionan también otros beneficios: son de fácil instalación y totalmente incinerables para fácil eliminación después de su uso.

Excelente Hermeticidad debido a Avanzado Diseño

El medio filtrante está unido a la estructura mediante una unión hermética en todo el perímetro. El módulo unido está acabado con un sello continuo con espuma inyectada aplicado en el lado de ingreso o salida, según se desee.

Información técnica

Clase de filtro

Tipo de cartucho MPK47-20 GT MPK37-23 GT MPK47-31 GT
Clase de filtro F7 F7 F7
Dimensiones 592 x 592 x 296 mm 592 x 592 x 400 mm 592 x 592 x 400 mm
Eficiencia promedio [%] 0.4 µm ≥ 80 ≥ 80 ≥ 80
Flujo de aire nominal [m³/h] 3400 / 4250 3400 / 4250 3400 / 4250
Caída de presión inicial [Pa] 90 / 115 55 / 75 60 / 90
Capacidad de retención de polvo ASHRAE [g] a 450 Pa 510 / 389 594 / 506 1096 / 1028
Tipo de cartucho MPK48-20 GT MPK38-23 GT MPK48-31 GT
Clase de filtro F8 F8 F8
Dimensiones 592 x 592 x 296 mm 592 x 592 x 400 mm 592 x 592 x 400 mm
Eficiencia promedio [%] 0.4 µm ≥ 90 ≥ 90 ≥ 90
Flujo de aire nominal [m³/h] 3400 / 4250 3400 / 4250 3400 / 4250
Caída de presión inicial [Pa] 100 / 135 90 / 125 65 / 90
Capacidad de retención de polvo ASHRAE [g] a 450 Pa 474 / 356 591 / 495 930 / 771
Tipo de cartucho MPK49-20 GT MPK39-23 GT MPK49-31 GT
Clase de filtro F9 F9 F9
Dimensiones 592 x 592 x 296 mm 592 x 592 x 400 mm 592 x 592 x 400 mm
Eficiencia promedio [%] 0.4 µm ≥ 95 ≥ 95 ≥ 95
Flujo de aire nominal [m³/h] 3400 / 4250 3400 / 4250 3400 / 4250
Caída de presión inicial [Pa] 105 / 160 80 / 115 65 / 100
Capacidad de retención de polvo ASHRAE [g] a 450 Pa 411 / 420 685 / 477 1049 / 867
Tipo de cartucho MPK 47-20 GT MPK 37-23 GT MPK 47-31 GT MPK 48-20 GT MPK 38-23 GT MPK 48-31 GT MPK 49-20 GT MPK 39-23 GT MPK 49-31 GT
Dimensiones 592 x 592 x 296 mm 592 x 592 x 400 mm 592 x 592 x 400 mm 592 x 592 x 296 mm 592 x 592 x 400 mm 592 x 592 x 400 mm 592 x 592 x 296 mm 592 x 592 x 400 mm 592 x 592 x 400 mm
Grupo de filtro designado por ISO 16890 ISO ePM1 55% ISO ePM1 50% ISO ePM1 50% ISO ePM1 65% ISO ePM1 65% ISO ePM1 70% ISO ePM1 80% ISO ePM1 85% ISO ePM1 80%
Otros grupos de filtración
ISO 16890
ISO ePM2,5 65%
ISO ePM10 85%
ISO ePM2,5 60%
ISO ePM10 85%
ISO ePM2,5 60%
ISO ePM10 85%
ISO ePM2,5 75%
ISO ePM10 90%
ISO ePM2,5 70%
ISO ePM10 90%
ISO ePM2,5 75%
ISO ePM10 90%
ISO ePM2,5 85%
ISO ePM10 95%
ISO ePM2,5 90%
ISO ePM10 95%
ISO ePM2,5 85%
ISO ePM10 95%
Flujo de aire nominal [m³/h] 3400 / 4250 3400 / 4250 3400 / 4250 3400 / 4250 3400 / 4250 3400 / 4250 3400 / 4250 3400 / 4250 3400 / 4250
Caída de presión inicial [Pa] 90 / 115 55 / 75 60 / 90 100 / 135 90 / 125 65 / 90 105 / 160 80 / 115 65 / 100
Capacidad de retención de polvo AC fine [g] a 300 Pa a 3400 m³/h 674 894 1477 601 818 1427 697 850 1510
Tipo de cartucho MPK 46-20 GT MPK 36-23 GT
Dimensiones 592 x 592 x 296 mm 592 x 592 x 400 mm
Grupo de filtro designado por ISO 16890 ISO ePM10 75% ISO ePM10 65%
Flujo de aire nominal [m³/h] 3400 3400
Caída de presión inicial [Pa] 80 60
Capacidad de retención de polvos AC Fine [g] a 300 Pa 943 1215

Todos los datos proporcionados se basan en los resultados de las pruebas determinadas, según EN 779 o ISO 16890. Los datos son valores promedio sujetos a tolerancias debidas a fluctuaciones normales de producción. Los valores solo son adecuados para su comparación con otros productos probados según la misma norma. La capacidad de retención de polvos, según EN 779, se mide a una caída de presión final de 450 Pa, en cambio, la ISO 16890 mide la capacidad de retención de polvo a una caída de presión de 300 Pa. Si caída de presión final es mayor , en consecuencia la capacidad de retención de polvos será mayor.
