Filtro bolsa con flujo inverso

Para la filtración de aire de admisión de turbinas de gas

Para la filtración de aire de admisión de turbinas de gas, EMW® ofrece un nuevo filtro bolsa. El filtro bolsa de flujo inverso de EMW® proporciona protección muy efectiva y una vida de servicio prolongada en módulos de filtración aguas abajo.

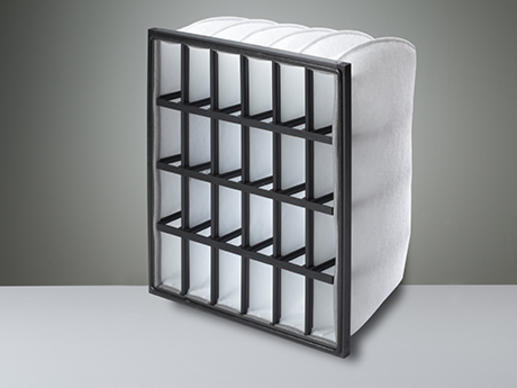

Filtro bolsa con flujo inverso

Haga clic en la imagen para detener la animación y rotarla manualmente.

El esquema ilustrativo muestra un flujo de aire a través de un filtro de flujo inverso de EMW®.
El esquema ilustrativo muestra un flujo de aire a través de un filtro de flujo inverso de EMW®.

Flujo inverso

En filtros bolsa de flujo inverso, el caudal de aire está en dirección inversa al compararse con diseños convencionales, esto es, desde el lado exterior de las bolsas hacia dentro. En consecuencia, se instalan en la pared del filtro con las bolsas hacia fuera, dando espacio para elementos filtrantes adicionales en el espacio libre posterior. Al usar los filtros bolsa de flujo inverso de EMW® en combinación con los filtros compactos GT de EMW®, se agrupan para obtener grandes beneficios.

Manual de instalación del filtro bolsa con flujo inverso

Eficiencia de filtración

Los filtros bolsa de flujo inverso de EMW® son de clase de filtros ISO Coarse según ISO 16890 (antes clase de filtros G4 según EN 774), que están equipados con 6 bolsas de medios sintéticos. El medio filtrante estructurado de manera progresiva está diseñado especialmente para la remoción de partículas gruesas. Su sello de conexión constante con el bastidor plástico asegura una hermeticidad excelente. Después de todo, los filtros bolsa de flujo inverso de EMW® proporcionan una alta protección efectiva y una larga vida de servicio de los módulos de filtros aguas abajo.

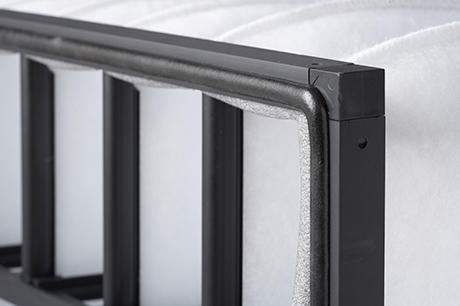

Sello continuo sin costuras para excelente hermeticidad y confiabilidad.
Sello continuo sin costuras para excelente hermeticidad y confiabilidad.

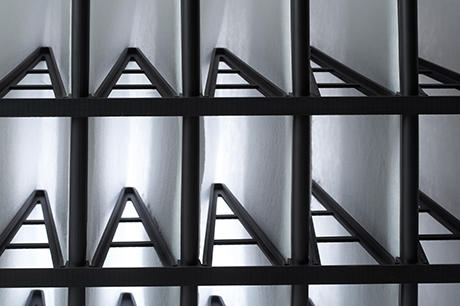

Los estabilizadores mantienen la forma de una bolsa aún en servicio pesado.

Caída de presión

Los filtros de flujo inverso están sujetos a fuerzas aerodinámicas particularmente elevadas. Estas altas fuerzas pueden colapsar las bolsas del filtro, provocando una mayor caída de presión. Los filtros bolsa de flujo inverso de EMW® tienen una alta resistencia a la flexión, lo que logra una resistencia sostenida a la deformación. Además, están equipados con estabilizadores internos que producen una mayor estabilidad a largo plazo. El resultado: las bolsas se mantienen de manera confiable en su configuración original, evitando que la presión adicional caiga debido al colapso de una bolsa.

Información técnica

Tipo de filtro ISO Coarse KR-6/360 NG RF
Dimensiones 592 x 592 x 360 mm
Flujo de aire nominal [m³/h] 3400
Grupo de filtro designado por ISO 16890 ISO Coarse 75%
Caída de presión inicial [Pa] 30

Toda la información proporcionada se basa en los resultados de prueba, determinados según EN 779 o ISO 16890. Los datos son valores promedio, sujetos a tolerancias debidas a fluctuaciones de producción normal. Las cantidades solo son adecuadas para comparación con aquellos otros productos probados según la misma norma.
